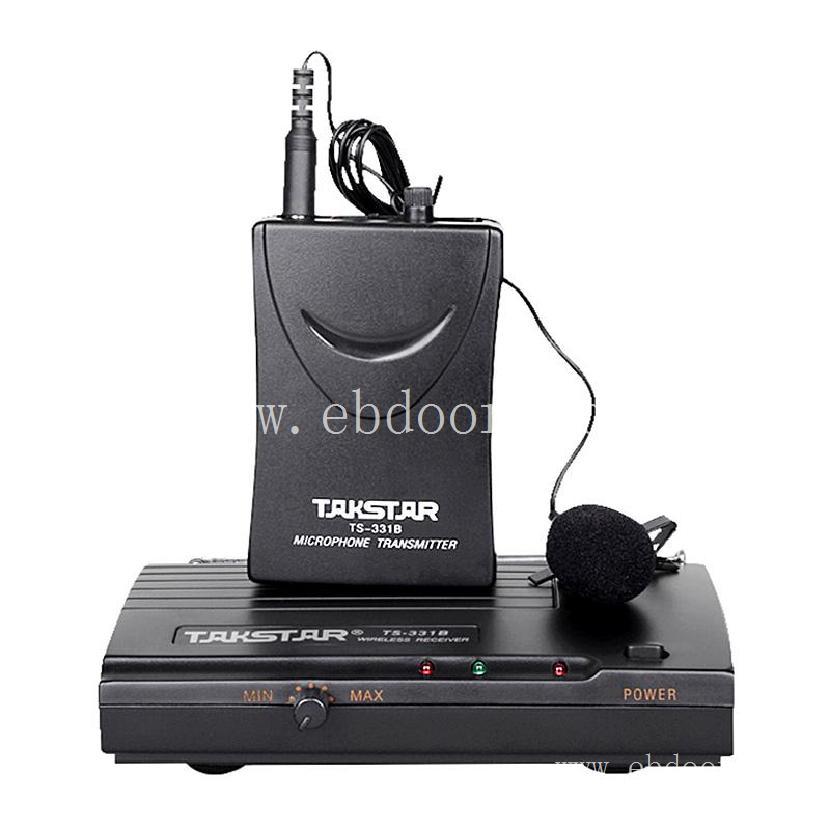

产品描述

　　使用VHF 220MHz-270MHz频段，避免干扰频率

　　采用低电压设计，电池电压低到4V仍可工作

　　设有防止反馈啸叫功能，能有效减小回受啸叫

　　适用范围

　　适用于家庭卡拉OK、商场促销活动、户外演讲等小型宣传场所

　　技术参数

　　频率范围: 220MHz-270MHz 通道数: 单通道 频率响应: 60Hz-13kHz 调制度: ±15kHz 频率稳定度: ±0.005% 信噪比: ＞70dB 失真度: ≤0.5％ (at 1kHz) 发射功率: ≤10mW 接收机供电: 外接DC 9V/300mA电源适配器 发射器供电:9V层叠电池 输出方式: 非平衡式输出

　　带通滤波式超重低音音箱的设计和制作原理浅析

　　带通滤波式超重低音音箱（简称带通式超低，或低音炮），这种音箱相对于倒相式超低来说比较少见，参见下图可以看出，它是在闭箱与倒相式音箱的基础上发展而来的。既有闭箱的设计痕迹，也有倒相式音箱的特征，其中左图所示音箱也称四阶带通式音箱，右图所示音箱可以称之为六阶带通式音箱（其实还有更多阶数的超低音音箱，这里就不赘述了）。

　　A、四阶带通式音箱

　　在闭箱腔内增加了一个开口腔，其中一部分工作于闭箱模式，另一部分工作于倒相式模式，因此，这种音箱既具有闭箱的优势，也具备倒相式音箱的特点，它的效率高于纯粹的闭箱，低频下潜截止频率与倒相式音箱相近，可以用较小口径的单元获得较低下潜截止频率。另外，它的带通频率可以调整，因而分频器可以简单化，因为音箱本身就相当于自然分频器。

　　在单元选取上，原则上与闭箱相似，但由于效率略高于闭箱，而且锥盆位移量比较小，可以使用较小口径、短冲程的单元。

　　B、六阶带通式音箱

　　在四阶带通式音箱的闭箱部分腔内又增加了一个开口腔，即有二个开口腔，其中一个开口腔工作于较低的频率，另一个工作于较高的频率，二者合成具有一定带宽的频率响应，与上述四阶带通式音箱相比，效率与带宽的可调性更加灵活，而且可以利用更小口径的单元获得更低、更深沉的低音效果，同时、锥盆位移量更小、谐振失真更低。

　　在单元选取上，基本上与倒相式音箱相近，但Qts该掌握在0.4左右比较好，单元口径基本上没有严格的要求，如果要获得高声压功率、低失真输出，单元口径当然还是尽量大一些比较好。

　　由于带通式音箱的倒相孔在工作时的气流、声压通常比较大，尤其是在大动态、超低频信号时，因此，不论是四阶带通式音箱，还是六阶带通式音箱，倒相管在可能的情况下，应该尽量大一些，以避免在工作时出现气流声。

　　在箱体设计上，其容积的取值在实际应用中并不是依据理论计算而来的，尤其是商品箱，主要是以美观、尺寸的协调方面为准，电声指标靠倒相管、吸音棉的调整来达到水准即可，当然，其容积越接近工程计算值，性能越能达到的水准。另外，在箱体制作上，内部加强筋的作用不容忽视，在箱体接缝处以及大板中间加一些加强筋利于降低音箱的谐振，所以箱体重一些总是有好处的。
